HY-103S/R 系列测振仪 · 产品介绍

上海华阳检测仪器有限公司

HY-103S/R 系列测振仪
面向旋转机械状态监测的手持测量工具

📐 内置 24 位 ADC、32 kHz 采样率，覆盖加速度 / 速度 / 位移三参数测量，配套 PMS Lite 点检软件。

· ✦ · ✦ · ✦ ·

采集前端

24 位 ADC + 32 kHz 采样率

📊 压电式加速度传感器作为测量器件，加速度信号直接采集，速度与位移经积分得到。

传感器类型	压电式加速度传感器（ICP）
采样分辨率	24 位
采样率	32 kHz
加速度带宽	10 Hz – 5 kHz（±5%）；5 – 10 kHz（±10%）；Hi 档 1 – 10 kHz
速度 / 位移带宽	10 Hz – 1 kHz（±5%）
量程	加速度 0.1 – 200 m/s²；速度 0.1 – 200 mm/s；位移 1 – 2000 μm

测量输出

三参数同屏，温度可选同步采集

加速度 EQ-PK / Hi

对 1 kHz 以上高频信号敏感，反映轴承、齿轮表面缺陷、碰磨等冲击成分。

速度 RMS

体现 10 – 1000 Hz 中频强度，对应不平衡、不对中、基础松动、轴承磨损等故障。

位移 EQ-PP

反映 250 Hz 以下低频振动，适用于大型旋转机械的位移监测。

红外测温（T 型号）

量程 -10 – 250℃，距离系数 D:S = 12:1，发射率 0.1 – 1 可调，与振动同步出数。

· ✦ · ✦ · ✦ ·

状态判读

内置 ISO 10816-3 分组阈值

📋 标准适用于额定功率大于 15 kW、转速 120 – 15000 r/min 的电机、泵、风机、压缩机等工业机器。

四档分组可选

大型设备 >300 kW / 中型 15 – 300 kW / 外驱泵·风机 >15 kW / 内驱泵·风机 >15 kW；刚性、柔性安装方式可切。

四级状态判色

良好（绿）/ 正常（绿）/ 报警（橙）/ 故障（红），现场直接给出运行状态提示。

支持自定义报警门限

可对速度、加速度、加速度 Hi、位移、温度分别设置上限，超限数值在测量屏以红色显示。

轴承辅助

Hbr 滚动轴承健康指标

🔧 基于振动加速度信号中的冲击强度计算，作为现场快速判断轴承状态的参考量。

1 - 偏低	测量信号偏离一般特征，建议重新测量确认
2 - 正常	轴承状态处于正常区间
3 - 预警	提示可能存在早期故障或润滑问题
4 - 报警	提示轴承损坏，建议尽快停机检查

该指标适用于滚动轴承，不适用于滑动轴承；往复运动、间隙、松动、齿轮等冲击源也会使 Hbr 升高，判读时需结合现场工况。

· ✦ · ✦ · ✦ ·

现场适配

R 顶出式 / S 分体式两种形态

HY-103R 顶出式

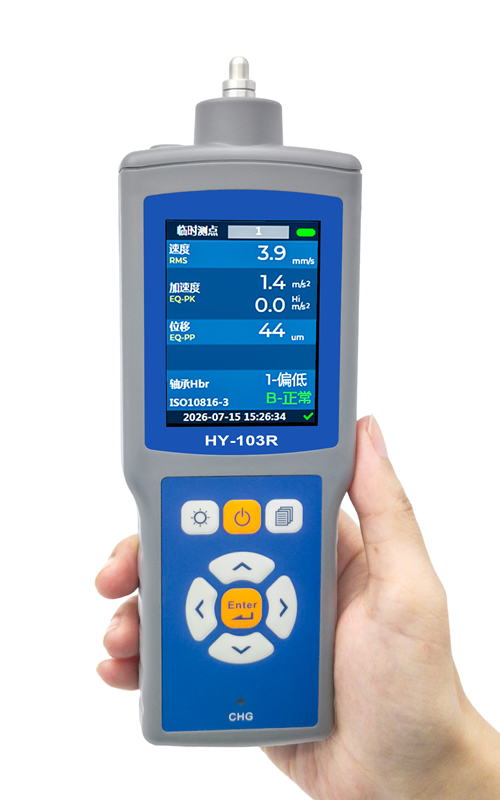

主机自带探头，手持垂直顶紧被测表面即可测量，适合巡检路线上的快速测点。

HY-103S 分体式

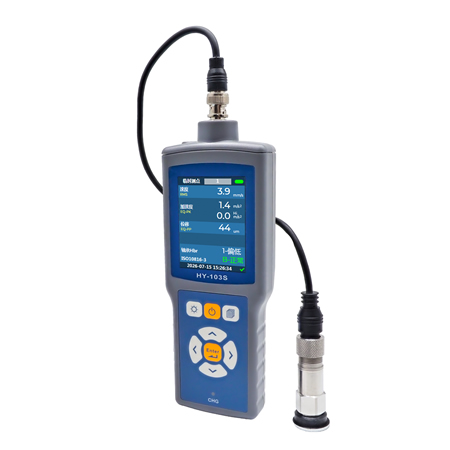

BNC 连接外置传感器，配磁吸座 / 断磁片，适合斜向、侧卧或空间受限的测点位置。

安装方式与频响

手持探针约 500 Hz；平面磁吸座约 10 kHz；螺栓连接可达 15 kHz。长期监测建议固定测点、固定安装方式。

型号矩阵

R / S 基础型、RT / ST 带红外测温型、R Ex / S Ex 防爆型、RT Ex / ST Ex 防爆带测温型，共 8 种组合。

流程配套

PMS Lite 单机版点检软件

💻 经磁吸 USB 与仪器通讯，完成计划下发、数据回收与趋势分析。

设备树建模

按集团 → 设备 → 测点层级组织，支持加速度、加速度 Hi、速度、位移、温度、Hbr 多指标测点。

计划下发与数据回收

电脑端一键下发巡检计划至仪器；测量完成后磁吸回传，按测点汇总各指标数值。

趋势分析

按时间范围绘制指定测点的指标曲线，观察劣化方向与速率。

报警管理

按测点配置下限 / 上限，正常（绿）/ 报警（橙）/ 危险（红）三段图示。

单机容量

支持 100 台设备 / 1000 个计划测点 / 500 个临时测点。

· ✦ · ✦ · ✦ ·

硬件规格

防护、供电与环境适应性

显示屏	2.8 寸 TFT，320 × 240，5 级背光调节
整机尺寸 / 重量	192 × 70 × 30 mm；R 型 325 g，S 型 315 g
电池	可充电锂离子电池组 3.6 V / 6000 mAh
通讯 / 充电	磁吸 USB 接口，充电与通讯共用
防护等级	IP65
防爆等级（Ex 型）	Ex ib IIC T4 Gb
工作温度 / 湿度	-10 – 50℃；20% – 80% RH
听诊器输出	3.5 mm 耳机口，4 级音量可调

🎯 适用对象：设备工程师、状态监测技术员、第三方检测公司，以及希望建立电机 / 泵 / 风机 / 压缩机振动巡检流程的工厂设备部。

HY-103 系列产品参数对比表

适用环境与核心功能一览

型号	使用环境	主要功能
HY-103R	工业环境	测振（主机自带顶出式振动传感器）
HY-103S	工业环境	测振（配分体式振动传感器）
HY-103RT	工业环境	测振（主机自带顶出式振动传感器）红外测温
HY-103ST	工业环境	测振（配分体式振动传感器）红外测温
HY-103R Ex	防爆环境	测振（主机自带顶出式振动传感器）
HY-103S Ex	防爆环境	测振（配分体式振动传感器）
HY-103RT Ex	防爆环境	测振（主机自带顶出式振动传感器）红外测温
HY-103ST Ex	防爆环境	测振（配分体式振动传感器）红外测温

HY-103 系列技术规格表

显示 · 测量 · 存储 · 环境等主要技术参数

序号	类别	参数	指标
1	显示	液晶屏	2.8 寸 TFT 320×240；
1	显示	亮度调节	5 级亮度调节
2	振动测量	传感器类型	压电式加速度传感器
		量程	加速度*：0.1 m/s²～200.0 m/s²（峰值）速度：0.1 mm/s～200.0 mm/s（有效值）位移：1 μm～2000 μm（峰峰值）
		带宽	加速度：10Hz～5kHz（示值误差：±5%）5kHz～10kHz（示值误差：±10%）加速度Hi：1kHz～5kHz（示值误差：±5%）5kHz～10kHz（示值误差：±10%）速度、位移：10Hz～1kHz（示值误差：±5%）
		采样率	32kHz
		采样分辨率	24 位
3	红外测温	D:S	12:1
		发射率	0.1～1 可调
		量程	-10℃～250℃
		准确度	±2%或±2℃（取两者中较大值）
4	听诊器功能	耳机插孔	3.5mm
4	听诊器功能	信号输出	可调 4 级放大
5	数据存储	上限数量	计划设备/计划测点/临时测点上限数量：100 个/1000 个/500 个
6	USB	接口	磁吸接口，充电和通讯功能
7	电池	电池组	可充电锂离子电池组 3.6V/6000 mAh
8	工作环境	工作环境温度	-10℃～50℃
		工作环境湿度	20%RH～80%RH
		存储温度	-20℃～60℃
		存储湿度	20%RH～80%RH
9	外形尺寸	尺寸	（192×70×30）mm（仅主机）
10	质量	质量	103R：325g±5g（仅主机） 103S：315g±5g（仅主机）
11	防护等级	防护等级	IP65
12	防爆等级（防爆型仪器）	防爆等级	防爆型仪器　Ex ib IIC T4 Gb

你可以插入两种风格的表格，一种是带有条带背景的，另一种是常见的边框表格

说明文档下载

HY-103S/R 系列测振仪使用说明书
